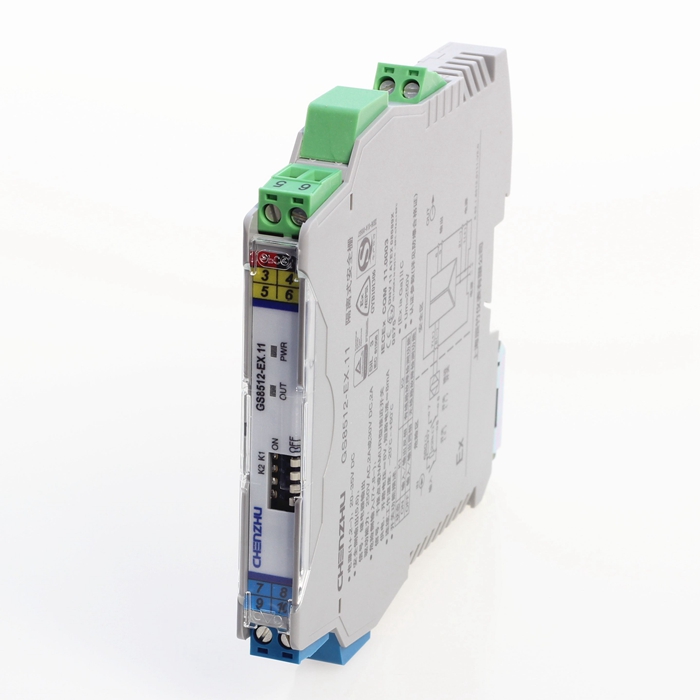

Product introduct

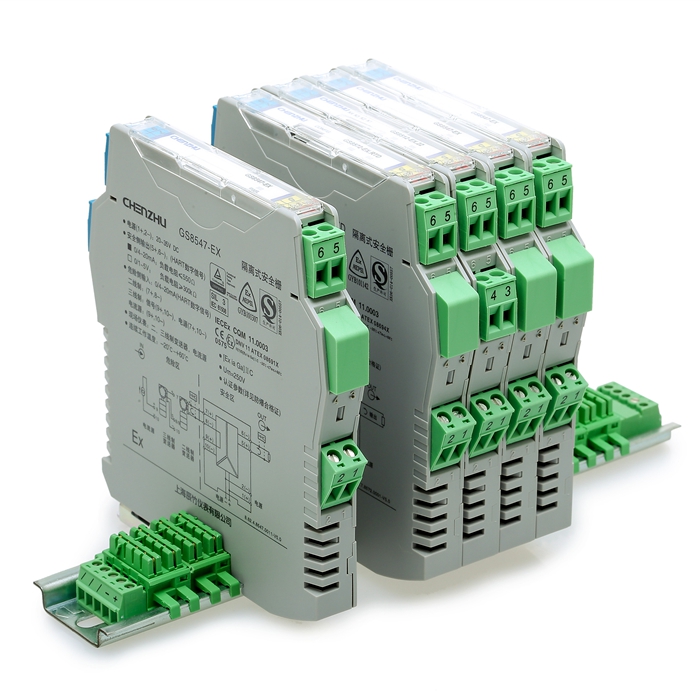

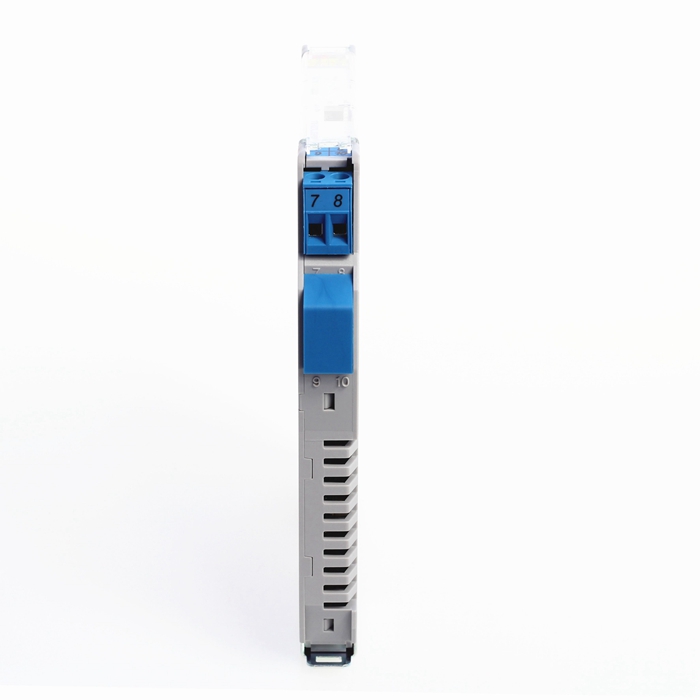

可插拔接線端子 |
安裝與拆卸 |
Technichal Data
| 應用圖 |
|

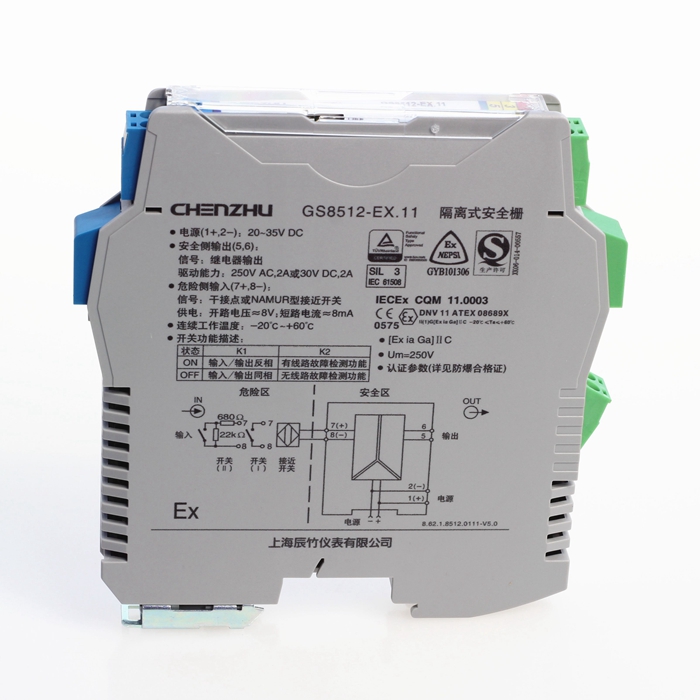

| 說明圖 |
|
| 通道數 | 1進1出 |
| 響應時間 | ≤10ms |
| 絕緣強度 | 非本安端~本安端≥2500V AC,電源~非本安端≥500V AC |
| 絕緣電阻 | 非本安端~本安端≥100MΩ,電源~非本安端≥100MΩ |
| 電磁兼容性 | 符合IEC 61326-1(GB/T 18268),IEC 61326-3-1 |
| 防爆標誌 | [Ex ia Ga]ⅡC; [Ex ia Da]ⅢC |
| 重量 | 約100g |
| 連接的現場設備 | 幹接點或符合DIN19234標準的NAMUR型接近開關輸入等，現場設備(包括：本安型的壓力開關、溫度開關、液位開關) |
| 適用場所 | 安裝在安全場所，可與最高處於0區 IIC，20區，IIIC 危險場所的本安儀表連接 |
| 輸入信號 | 幹接點;NAMUR型接近開關 |
| 開路電壓 | ≈8V |
| 短路電流 | ≈8mA |
| 驅動能力 | 250V AC,2A或30V DC,2A |
| 負載類型 | 電阻性負載 |
| 輸出信號 | 繼電器 |
| 供電電壓（Ue） | 20~35V DC |
| 電源保護 | 電源反向保護 |
| 消耗電流 | (24V供電，繼電器觸點閉合時) ≤30mA |
| 供電方式 | 獨立供電 |
| 電源連接方式 | 導軌總線供電;端子供電 |
| 深度 | 118.9mm |
| 高度 | 106.0mm |
| 寬度 | 12.5mm |
| 品牌 | 德國菲尼克斯定製 |
| 材料 | PC |
| 防護等級 | IP20 |
| 阻燃等級 | UL94/V0 |
| 顏色 | 灰 |
| 認證 | NEPSI;IECEx;SIL |
| CCC | [Ex ia Ga]ⅡC, [Ex ia Da]ⅢC 符合GB/T 3836.1、GB/T 3836.4、GB 3836.20 |
| IECEx | [Ex ia Ga] IIC 符合IEC 60079-0、IEC 60079-11、IEC 60079-26 |
| 功能安全 | SIL3 符合 IEC 61508 |
| 最高電壓Um | 250V |
| 最大輸出電壓Uo | 10.5V(7,8端子間) |
| 最大輸出電流Io | 14mA(7,8端子間) |
| 最大輸出功率Po | 37mW(7,8端子間) |
| ⅡC 最大外部電感Lo | 165mH(7,8端子間) |
| ⅡC 最大外部電容Co | 2.4μF(7,8端子間) |
| ⅡB 最大外部電感Lo | 495mH(7,8端子間) |
| ⅡB 最大外部電容Co | 16.8μF(7,8端子間) |
| ⅡA 最大外部電感Lo | 1000mH(7,8端子間) |
| ⅡA 最大外部電容Co | 75.0μF(7,8端子間) |
| 設備類型 | Type A |
| 安全完整性等級（SIL） | 3 |
| 操作模式（低要求） | IEC 61508-低要求 |
| （低要求）安全失效分數（SFF） | 0.9685 |
| （低要求）檢驗測試間隔（PTI） | 4年 |
| （低要求）λS | 165 FIT |
| （低要求）λDU | 5.36 FIT |
| （低要求）λDD | 0 FIT |
| （低要求）平均（jun1）失效概率(PFDAVG) | 9.38E-05 |
| （低要求）診斷覆蓋率（DC） | 0 |
| 操作模式（高要求） | IEC 61508-高要求 |
| （高要求）安全失效分數（SFF） | 0.9685 |
| （高要求）檢驗測試間隔（PTI） | 4年 |
| （高要求）λS | 165 FIT |
| （高要求）λDU | 5.36 FIT |
| （高要求）λDD | 0 FIT |
| （高要求）每小時失效概率（PFH） | 5.36E-09 |
| （高要求）診斷覆蓋率（DC） | 0 |
| 電快速瞬變脈衝群抗擾度 | 依據標準:IEC 61326-3-1;達到FS性能判據要求 |
| 浪湧(衝擊)抗擾度 | 依據標準:IEC 61326-3-1;達到FS性能判據要求 |
| 射頻電磁場輻射抗擾度 | 依據標準:IEC 61326-3-1;達到FS性能判據要求 |
| 靜電放電抗擾度 | 依據標準:IEC 61326-3-1;達到FS性能判據要求 |
| 射頻場感應的傳導騷擾抗擾度 | 依據標準:IEC 61326-3-1;達到FS性能判據要求 |
| 低頻共模傳導 | 依據標準:IEC 61326-3-1;達到FS性能判據要求 |
| 連續工作溫度 | -20℃~+60℃ |
| 貯存溫度 | -40℃~+80℃ |
| 相對濕度 | 10%~90% |
| 環境要求 | 周圍環境中不得有強烈振動、衝擊以及大電流和火花等電磁感應營銷，空氣中應不含有對鉻、鎳、銀鍍層起腐蝕作用的介質，應不含有易燃、易爆的物質 |
| 剛性導線可用橫截麵範圍 | 0.5~2.5mm² |
| 柔性導線可用橫截麵範圍 | 0.5~2.5mm² |
| 最小導線橫截麵AWG | 24 |
| 最大導線橫截麵AWG | 12 |
| 剝線長度 | 8mm |
| 螺紋 | M3 |
| 連接方式 | 螺釘連接 |
| 最小緊固扭矩 | 0.5 Nm |
| 最大緊固扭矩 | 0.6 Nm |
| 安裝方式 | DIN35mm導軌安裝 |
| 輸入和輸出特性 | 現場開關閉合或輸入回路電流＞2.1mA,輸出繼電器閉合, 通道黃色指示燈亮; 現場開關開路或輸入回路電流＜1.2mA,輸出繼電器開路, 通道黃色指示燈滅。 |
| 開關設置作用 | 開關輸入(I),需將K2設置為OFF狀態,無線路故障 (斷線、短路）檢測功能；若有線路故障(斷線、短 路) 檢測功能, 應在開關兩端並聯22kΩ電阻,串聯680Ω 電阻,見開關(II),K2設置為ON狀態。 |
